S9机箱2026款说明书
本说明仅适用于2026年1月份发布的《2026款S9机箱套件》
目录
驱动下载
》点此下载《
各组件简介
硬件兼容性
尺寸与重量
推荐的风道
安装步骤
拧下后盖顶部的两颗手拧螺丝，向上提起快拆后盖。
拧下左右两颗360水冷支架固定螺丝，向上翻折支架以方便安装PC。
您共需链接如下线材：
机顶风扇-主板FAN插座
主板标注为FAN或SYS_FAN，注意不要连接到标注有PUMP的插座上，pump为水泵供电座，接入风扇会造成风扇一直全速运行噪音大。
主屏DP线-独立显卡的DP插座
过线空位
将DP信号线穿过机箱预留的过线位，连接独立显卡的DP插座。
注意：有独立显卡的情况下核显插座不输出信号。如果您使用核显请自备DP-DP转向接头。
一分五HDMI线-独立显卡的HDMI插座
将HDMI信号线穿过机箱预留的过线位，连接独立显卡的HDMI插座。
注意：建议您在安装完系统并装好显卡驱动后再连接此线，因部分显卡在不装驱动的情况下只能输出1路信号。
如果您用的是AMD显卡，可能需要在驱动中调整色彩深度为8bpc，否则sdi无输出。
有独立显卡的情况下核显插座不输出信号。如果您使用核显请自备HDMI-HDMI转向接头。
HDMI插座旁的DC供电预留接口！不需要！接入电源。
详细使用介绍请参阅“各组件详细介绍”
大4D/IDE座-电源供电插头
所有机箱部件均从此处供电
USB插针x2-主板USB插座
共需要连接2跟USB线，插针有防呆设计，注意正反。
如果您的主板只有1组USB2.0插座，则需要使用配件盒中的转接线，将一组USB3.0转接为USB2.0
HD AUDIO线-主板audio插座
将机箱标注有“HD AUDIO”的线插入主板内置的声卡插针即可，此插针一般位于主板下部，通常的标注有AAFP、F_AUDIO、J_AUDIO、AUDIO
显著特征为两排5针排针，其中一排中间少1针。注意与USB插针区分（USB是其中一排最后少一针）。插头具有防呆设计，错误接口无法插入。
开机线-主板开机插座
开机线共有3个插头，分别为POWER SW（开机触发）、POWER LED（开机指示灯）、HDD LED（硬盘指示灯），重启插针空余。
注意：POWER SW不分正反，其余两个LED分正反，如果发现指示灯不亮则需要倒转一下插针。

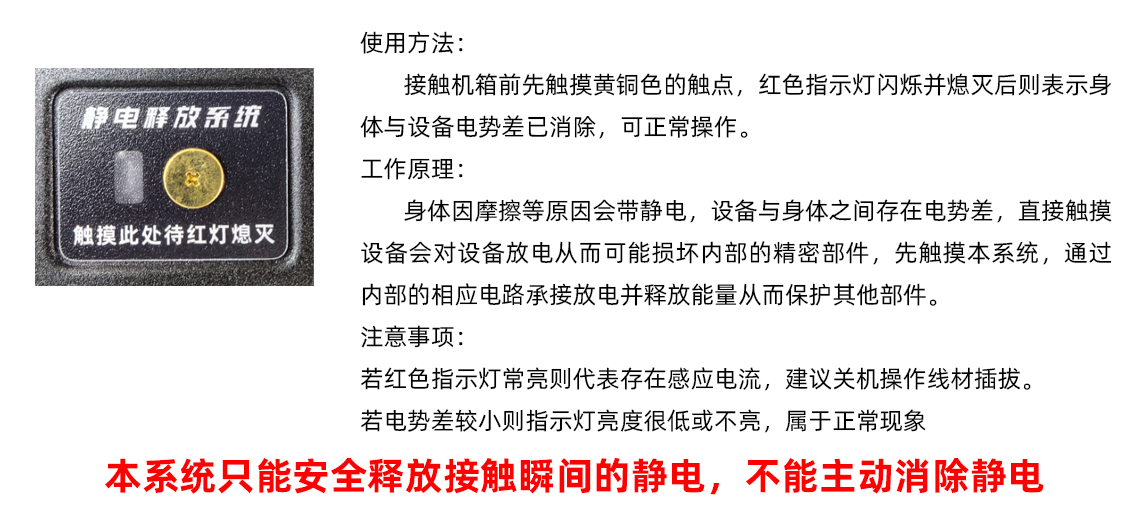

各组件详细介绍
